耐火及消防电力电缆

更新：2020/12/4 11:02:17 点击：

品牌：扬能
型号： NH-VV,NH-YJV等系列

产品介绍

耐火及消防电力电缆

执行标准
耐火电缆产品执行GB/T12706-2020和GB/T19666-2019标准，等效于IEC60502-2004.耐火性特性符合国家标准GB/T19216.11-2003和IEC60331.11。
产品用途
耐火电缆就是在火焰燃烧情况下能够保持一定时间安全运行的电缆。耐火电缆适用于高层建筑、油田、电站、电厂、矿山、化工、地铁等要求防火安全条件高的场合，又是应急电源、消防泵、电梯、通讯型号系统的理想电缆。
使用特性
额定电压：0.6/1kV
敷设时的环境温度应不低于0℃
敷设时的允许弯曲半径：
无铠装层的电缆，应不小于电缆外径的10倍
有铠装层的电缆，应不小于电缆外径的12倍
电缆满足GB/T19216.11-2003及IEC331规定的耐火特性要求

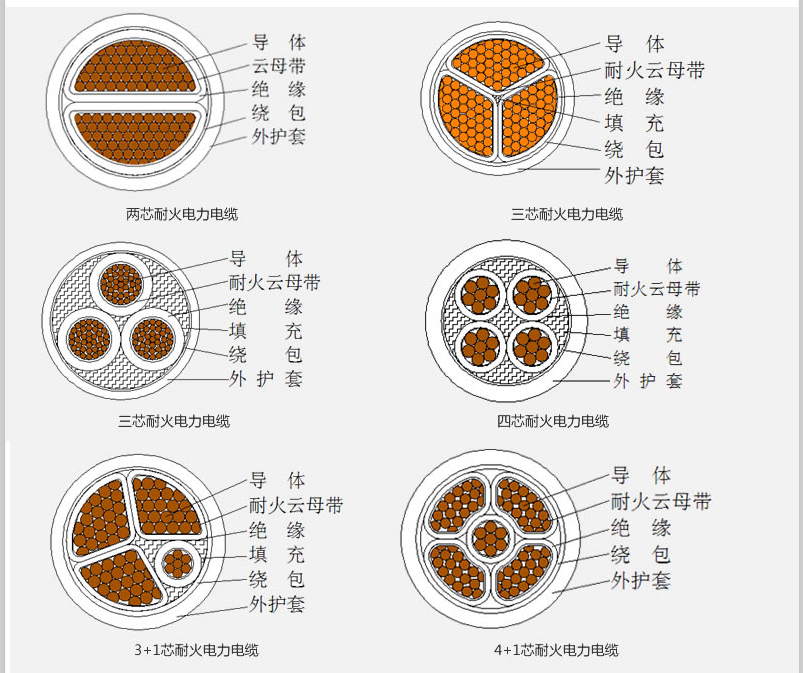

型号及名称

型号	名称
NH-W	铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆
NH-YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆
NH-W22	铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装耐火电力电缆
NH-YJV22	铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火电力电缆
NH-W32	铜芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装耐火电力电缆
NH-YJV32	铜芯交联聚乙烯绝缘聚氯乙烯护套钢丝铠装耐火电力电缆

注：可根据用户要求，设计生产全阻燃耐火电缆、无卤耐火电缆或低卤耐火电缆。
电气性能、阻燃性能及试验方法

序号	项目	单位	指标	试验方法
1	绝缘电阻 90℃绝缘电阻常数	MΩ·km	3.67	GB/T3048.5
2	电压试验工频电压耐压时间要求	kV min	3.5 5 不击穿	GB/T3048.8
3	成束电缆燃烧试验试验等级供火时间每米可燃烧料总容积燃烧受影响部的长度最大	Min L/m m	A 40 7 2.5	GB/T18380.3
4	烟密度试验试验时间最小透光度	Min %	40 60	IEC1034
5	腐蚀性试验卤酸气体溢出最大 pH值最小电导率最大	mg/g μS/min	2 4 10	IEC754
6	耐火试验火焰温度施加电压供火时间要求	℃ Kv min	750-800 1 180 3A熔丝不熔断	IEC331

使用特性

序号	项目	单位	指标		试验方法
序号	项目	单位	绝缘	护套	试验方法
1	老化前抗张度最小断裂伸长率最小	N/mm² %	12.5 200	10 25	GB/T2951.5-7
2	烘箱老化后温　度持续时间抗张强度　　最小抗张强度变化率　最大断裂伸长率　最小断裂伸长度变化率　最大	℃ h N/mm² % % %	135±2 168 - ±25 - ±25	110±2 168 10 ±30 100 ±40
3	热延伸试验温　度载荷时间机械压力载荷下最大伸长率冷却后最大永久变形	℃ Min N/mm² % %	200±3 15 20 175 15		GB/T2951.18
4	吸水试验（重量法）温　度持续时间最大重量变化	℃ d mg/cm²	85±2 14 1		GB/T2951.29
5	收缩试验温　度持续时间最大允许收缩率	℃ H %	130±3 1 4		GB/T2951.33
6	烘箱中失重试验温　度持续时间最大允许失重	℃ H mg/cm²		110±2 168 2	GB/T2951.11

生产范围

型号	标称截面 mm²
型号	单芯	二芯	三芯	四芯	五芯
NH-VV NH-YJV	1.5-800	1.5-800	1.5-800	1.5-800	1.5-800
NH-VV22 NH-YJV22	6-400	4-300	4-300	4-300	4-300
NH-VV32 NH-YJV32	10-800	4-300	4-300	4-300	4-300

注：①四芯电缆可分为四芯等截面或三大一小不等截面结构。五芯电缆可分为五芯等截面或三大二小，四大一小不等截面结构。
②单芯电缆铠装采用非磁性材料或减少磁性结构的材料
